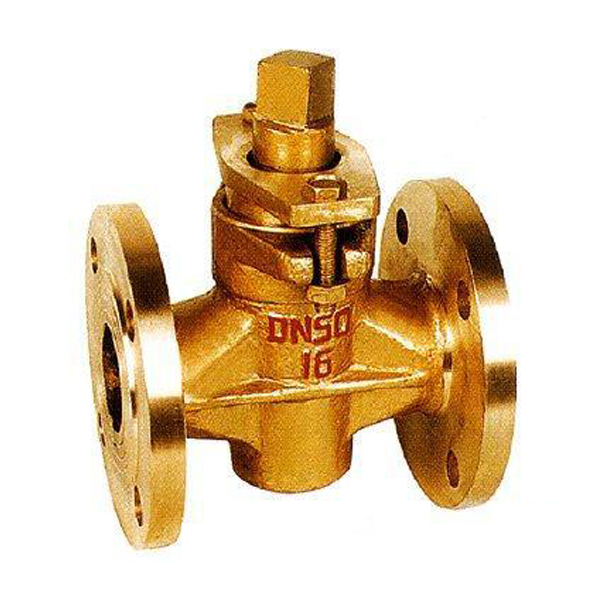

X43W-10T二通全銅旋塞閥
一、二通全銅旋塞閥概述:
X43W-10T二通法蘭式旋塞閥城建、化工、冶金、石油、制藥、食品、飲料、環保
產品名稱：二通法蘭式旋塞閥
產品特點：X43W-T二通法蘭式旋塞閥
二、二通全銅旋塞閥主要性能規范：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體 |
密封 |
||||
|
X43W-10 |
1.0 |
1.5 |
1.1 |
煤氣、油品 |
≤100 |
|
X43W-10P |
1.0 |
1.5 |
1.1 |
硝酸類 |
≤250 |
|
X43W-10R |
1.0 |
1.5 |
1.1 |
醋酸類 |
≤250 |
|
X43W-10C |
1.0 |
1.5 |
1.1 |
水、油品 |
≤200 |

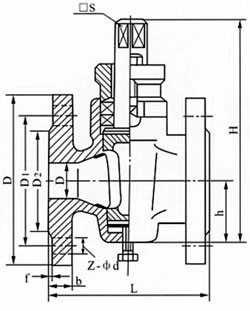

三、二通全銅旋塞閥主要尺寸：
|
型號
|
公稱通徑
DN（mm） |
尺寸（mm）
|
|||||||||
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
□s
|
h
|
H
|
||
|
X43W-1.0T
|
15
|
80
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
14
|
26
|
99
|
|
20
|
90
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
14
|
34
|
124
|
|
|
25
|
110
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
17
|
38
|
133
|
|
|
32
|
115
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
18
|
45
|
152
|
|
|
40
|
150
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
26
|
55
|
212
|
|
|
50
|
170
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
28
|
74
|
260
|
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
32
|
82
|
295
|
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
40
|
95
|
327
|
|
|
100
|
300
|
215
|
180
|
155
|
3
|
26
|
8-φ18
|
45
|
135
|
425
|
|
|
125
|
350
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
54
|
154
|
482
|
|
|
150
|
400
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
62
|
172
|
512
|
|
|
200
|
450
|
335
|
295
|
265
|
3
|
24
|
8-φ23
|
75
|
195
|
605
|
|
|
250
|
530
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
85
|
230
|
660
|
|
|
300
|
580
|
440
|
400
|
368
|
3
|
30
|
12-φ23
|
100
|
263
|
760
|
|
四、二通全銅旋塞閥主要零件材料：
|
零件名稱 |
閥 體 |
塞 子 |
填料壓蓋 |
填 料 |
|
X43W-10 |
灰鑄鐵 |
灰鑄鐵 |
可鍛鑄鐵 |
油浸石棉盤根 |
|
X43W-10T |
鑄 銅 |
鑄 銅 |
鑄 銅 |
|
|
X43W-10P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
不銹鋼 |
|
|
X43W-10R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
|
|
X43W-10C |
鑄 鋼 |
鑄 鋼 |
鑄 鋼 |
