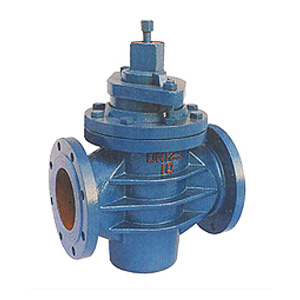

X47W油密封旋塞閥
X47W油密封旋塞閥概述
X47W油密封旋塞閥在閥體和旋塞上有油槽，在旋轉柄上可注入密封脂的止回閥，靠注入密封脂加強密封性能。X47W油密封旋塞閥的閥體和閥蓋連接采用螺栓，閥體和閥蓋間有調整墊，該調整墊既要保證閥體與閥蓋的密封，又要保證旋塞和閥體間密封性能。
X47W油密封旋塞閥主要性能規范
公稱壓力PN(MPa)
試驗壓力PS(MPa)
工作壓力P（MPa）
適用介質
適用溫度(℃)聚四氟乙烯
殼體
密封
1.0
1.5
1.1
1.0
煤氣、油品
≤100

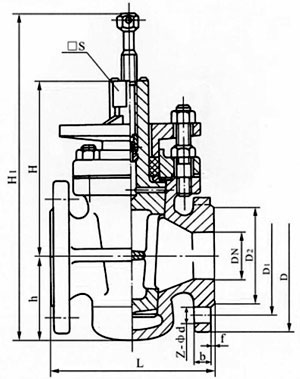

油密封旋塞閥主要尺寸
公稱通徑DN（mm）
尺寸（mm）
L
D
D1
D2
□S
Z-∮d
H1
50
170
160
125
100
32
4-∮18
315
65
220
180
145
120
36
4-∮18
360
80
250
195
160
135
46
4-∮18
455
100
300
215
180
155
50
8-∮18
500
125
350
245
210
185
55
8-∮18
510
150
400
280
240
210
60
8-∮23
605
200
480
335
295
265
60
8-∮23
760
250
530
390
350
320
85
12-∮23
800
300
610
440
400
368
100
12-∮23
820
油密封旋塞閥主要零件材料
零件名稱
閥體、塞子
填料
墊片
材料
灰鑄鐵
橡膠石棉盤根
橡膠石棉板
