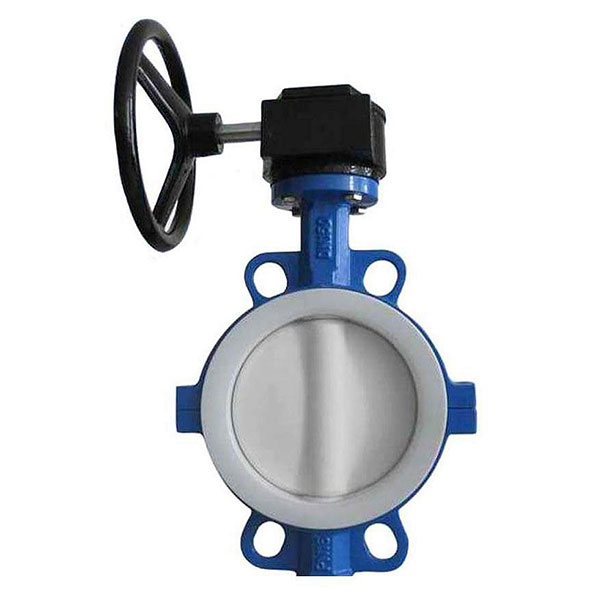

D371F46蝸輪對夾式襯氟蝶閥
蝸輪對夾式襯氟蝶閥概述
襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。
襯氟蝶閥主要外形和連接尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 78 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | ||||||
相關蝶閥產品系列：
襯氟蝶閥主要零部件材料表
操作手柄
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
蝶板
WCB
35
CF8
CF8M
CF3
CF3M
3
閥桿
1Cr13
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
000Cr17Ni14Mo2
4
襯里/閥座
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5
密封圈
FPM(氟橡膠)
FPM(氟橡膠)
6
彈性條(墊)
Si(硅橡膠)
Si(硅橡膠)
7
調節定位座
0Cr18Ni9
0Cr18Ni9
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
8
緊固螺栓
35
35
1Cr17Ni2
1Cr17Ni2
1Cr18Ni9Ti
1Cr18Ni9Ti
9
螺母
45
45
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
0Cr18Ni9
10
ZL101
