X14H三通壓力表旋塞閥
全方位檢測！
讓利于客戶！
縮短了交貨期！

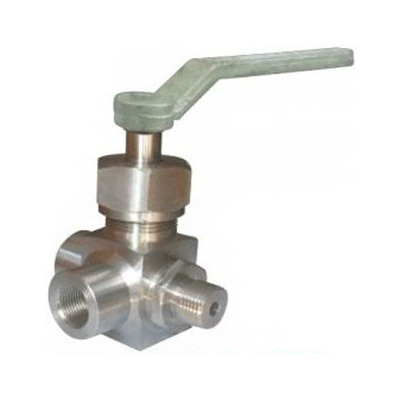

三通壓力表旋塞閥
三通壓力表旋塞閥主要性能規范及連接尺寸
型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 工作溫度(℃) 適用介質 殼體（水） 密封（水） X14H-10.0C 1.6~10.0 2.0~15.0 1.6~11.0 ≤150 水、蒸汽、油品等 X14H-10.0P 1.6~10.0 2.0~15.0 1.6~11.0 硝酸類
X13H-10.0C
X13H-10.0P
|

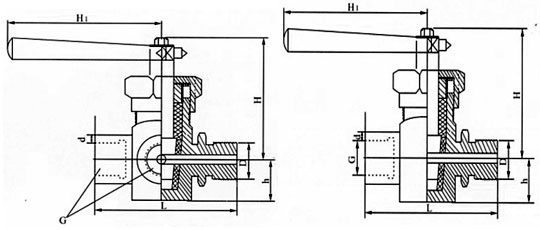

型號 |
尺寸（mm） |
||||||
|
D |
L |
G |
d |
h |
H |
H1 |
|
|
X14H-10.0C |
G1/2 |
91 |
20×1.5 |
6.5 |
25 |
85 |
123 |
|
|
|||||||
|
X14H-10.0P |
|||||||
三通壓力表旋塞閥零部件
|
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
|
X14H-10.0C |
鑄鋼 |
鑄鋼 |
鑄鋼 |
石墨 |
|
|
||||
|
X14H-10.0P |
不銹鋼 |
不銹鋼 |
不銹鋼 |
