G41F-10S塑料隔膜閥

塑料隔膜閥詳細說明

使用范圍及結構特點：
1.適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～100℃、-40℃～140℃。
2.過流部件彩RPP或PVDF注塑件組裝而成，耐腐蝕性能優良，操作方便，體量輕，能代替不銹鋼閥門。
3.密封件膜片采用F46或PFA制造，耐折次數≥1200次，耐腐蝕性能與F4相當。
4.采用螺桿升降結構，啟閉力矩大，平穩性好。
　
隔膜閥的安裝與使用：

1.兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
2.順時針方向旋手柄為關閉，反之開啟。
3.根據指示器位置可判斷開啟程度。

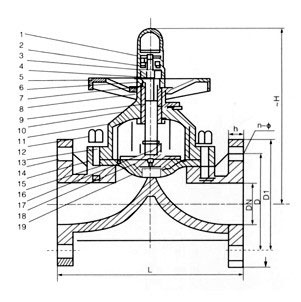

塑料隔膜閥零件材質表：

DN	名稱	材質
1	螺柱	鋼、不銹鋼
2	指示器	鋼
3	限位罩	AS
4	卡簧	鋼、不銹鋼
5	手輪	ABS、FRPP
6	壓緊螺母	FRPP、C-PVC、不銹鋼
7	襯環	PTFE
8	閥桿螺母	鋼、銅HT300
9	閥桿	鋼、不銹鋼
10	閥蓋	FRPP、PVDF、C-PVC
11	軸承	單向推力球軸承
12	螺母	鋼、不銹鋼
13	螺柱	鋼、不銹鋼
14	閥體	FRPP、PVDF、C-PVC
15	墊膜	EPDM、NBR
16	隔膜片	FEP、(F46)、PTFE、PVDF
17	銷	鋼、不銹鋼
18	閥瓣	鑄鐵、玻璃鋼、PVDF、PPO

1.第1、8、9項材質如用SUS-304或SUS-316為特殊規格

2.PVDF隔膜閥上蓋標準材質使用FRPP、如須使用PVDF上蓋為特殊規格.

塑料隔膜閥HG、JIS、DIN、ANSI外形對照表(HG/T2643-94)

DN	D1	D				L				b	H	n				￠
DN	D1	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI	b	H	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15	95	65	70	65	60	125	110	130	110	14	125	4	4	4	4	14	15	14	16
20	105	75	75	75	70	135	120	150	120	16	145	4	4	4	4	14	15	14	16
25	115	85	90	85	80	145	130	160	130	16	148	4	4	4	4	14	19	14	16
32	135	100				160				16	165	4				18
40	145	110	105	110	100	180	180	200	180	16	215	4	4	4	4	18	19	18	16
50	160	125	120	125	120	210	210	230	210	18	227	4	4	4	4	18	19	18	19
65	180	145	140	145	140	250	250	290	250	22	286	4	4	4	4	18	19	18	19
80	195	160	150	160	152	300	280	310	280	25	300	4	8	8	8	18	19	18	19
100	215	180	175	180	190	350	340	350	340	25	407	8	8	8	8	18	19	18	19
125	245	210	210	210	216	400	410	400	410	30	417	8	8	8	8	18	23	18	22
150	280	240	240	240	240	460	480	480	480	30	576	8	8	8	8	23	23	23	22
200	335	295	290	295	298	570	570	600	570	35	628	8	12	8	8	23	23	23	22
250	395	350	355	350	362	680	680	730	680	38	776	12	12	12	12	23	23	23	22
300	455	400	400	400	432	790				40	800	12	16	12	12	23	25	23	25
