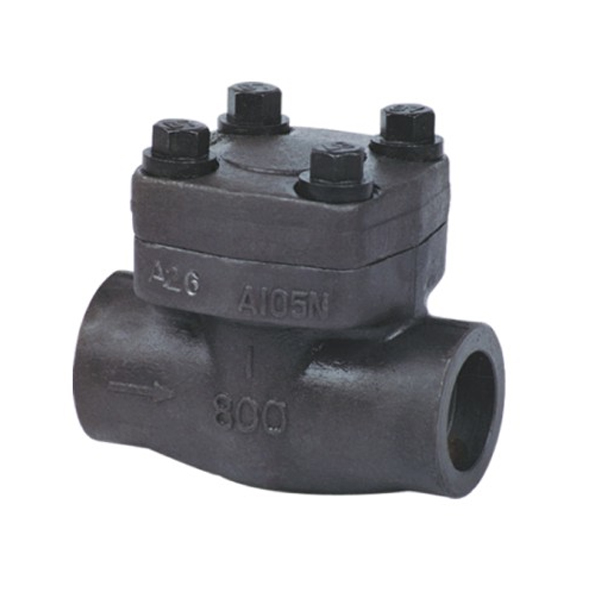

H11H/H61H內螺紋鍛鋼止回閥

內螺紋鍛鋼止回閥概述

鍛鋼止回閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.

止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.

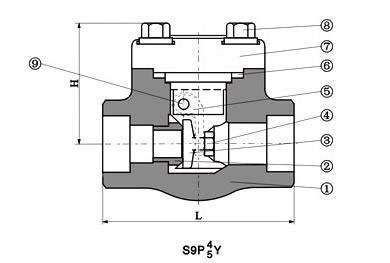

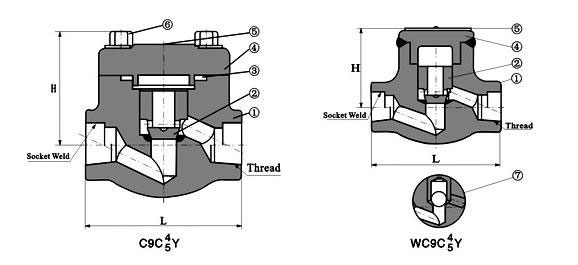

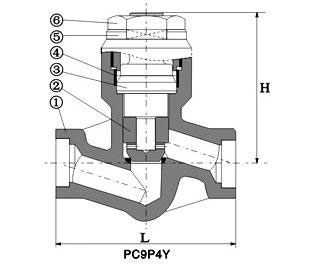

	內螺紋鍛鋼止回閥設計結構和特征止回閥的設計與制造符合MSSP-118和ASME B16.34.檢驗與測試按API 598,標記按MSS-SP-25. 采用以下結構全徑或縮徑升降式止回閥球式止回閥旋啟式止回閥按需求內置彈簧螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋整體式上密封座承插端符合ASME B16.11 螺紋連接端（NPT）符合ANSI/ASME B1.20.1 閥瓣可變換為節流型、針型、球型相關壓力 ·800LB ·900LB～1500LB ·800LB、900LB～1500LB ·900LB～2500LB ·900LB～2500LB

內螺紋鍛鋼止回閥800LB標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276316（L）
3	密封螺母	316夾柔性石墨		316夾PTFE
4	密封圈	A105	A182F22	A182F304（L）	A193 B8（M）
5	固定螺母	SS
6	提升螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

NPS	縮徑	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS	全徑		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		79	79	92	111	120	152	172	200
W		61	61	65	79	95	103	118	132
重量	螺栓式	1.4	1.2	1.5	3.1	3.9	5.6	8.9	12.5
重量	焊接式	1.1	1.0	1.2	2.9	3.3	4.9	8.1	10.9

內螺紋鍛鋼止回閥900LB～1500LB標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276420	A276304	A276304（L）	A276316（L）
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105	A182F22	A182F304（L）	A193 B8（M）
5	銘牌	SS
6	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
7	球	A182F304	A182F304	A182F304	A182F304
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

NPS	縮徑	3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
NPS	全徑		3/8”	1/2”	3/4”	1”	11/4”	11/2”	2”
L		92	111	111	120	152	172	200	220
W		65	79	79	97	104	120	139	215
重量	螺栓式	1.6	3.4	3.3	5.5	6.0	9.2	12.9	16.2
重量	焊接式	1.3	3.2	3.1	4.8	5.4	8.5	11.2	14.3

內螺紋鍛鋼止回閥800LB、900LB～1500LB標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥座	A276410	A276304	A276F304（L）	A276F316（L）
3	閥瓣	A276420	A276304	A276F304（L）	A27F316（L）
4	螺母	A1942H	A1944	A1948	A1948M
5	搖桿	A105	A182F22	A182F304（L）	A182F316（L）
6	墊片	316夾柔性石墨		316夾PTFE
7	閥蓋	A105	A182F22	A182F304（L）	A182 F316（L）
8	螺栓	A193B7	A193B16	A193B8（M）	A193B8（M）
9	銷釘	a276420		A182F304	A182F316
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

內螺紋鍛鋼止回閥尺寸（MM）和重量（KG）

NPS		3/8”	1/2”	3/4”	1”	11/4"	11/2"	2"
L	800LB	79	79	92	111	120	120	140
L	900LB～1500LB	92	111	111	120	120	140	178
W	800LB	61	61	78	84	101	120	133
W	900LB～1500LB	79	79	79	97	105	120	140
重量	800LB	1.1	1.0	1.9	3.9	4.5	7.3	10.0
重量	900LB～1500LB	3.1	3.0	3.6	4.3	6.1	8.8	12.6

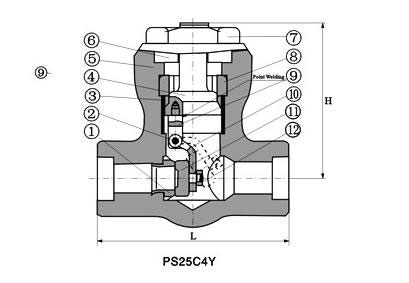

自密封旋啟式止回閥900LB～2500LB標準材質明細表

序號	零件名稱	CSTOASTM	ASTOASTM	SSTOASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥座	A276410	A276304	A276304（L）	A276316（L）
2	銷釘	A276420		A182F304	A182F316
3	密封圈	A276304L			A276316L
4	密封螺母	A105	A182F304	A182F304（L）	A182F316（L）
5	閥體	A105	A182F22	A182F304（L）	A182F316（L）
6	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
7	提升螺母	A1942H	A1944	A1948	A1948M
8	四開環	A276420	A182F304		A182F316
9	吊橋	A193B7	A193B16	A193B8	A193B8M
10	搖桿	A105	A182F22	A182F304（L）	A182F316（L）
11	閥瓣	A276410	F304	A182F304（L）	F316（L）
12	螺母	A1942H	A1944	A1948	A1948M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

自密封旋啟式止回閥尺寸（MM）和重量（KG）

NPS		1/2”	3/4”	1”	11/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500lb	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	8.2	7.8	7.7	19.8	19.2	21.3
重量	2500lb	10.0	9.6	9.4	21.5

自密封升降止回閥900LB～2500LB標準材質明細表

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥瓣	A276 420	A276304	A276304（L）	A276316（L）
3	密封螺母	A105+STL	F22+STL	A182 F304（L）	F316（L）
4	密封圈	A276 304L	A276 304L	A182F304（L）	A276 316L
5	固定螺母	A1942H	A1944	A1948	A194 8M
6	提升螺栓	A1942H	A1944	A1948	A194 8M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		—29℃～425℃	—29℃～550℃	—29℃～200℃

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。

CS=碳鋼;AS=合金鋼;SS=不銹鋼;

自密封升降止回閥尺寸（MM）和重量（KG）

NPS		1/2"	3/4"	1"	1/4"	11/2"	2"
L	900LB～1500LB	140	140	140	178	178	216
L	2500LB	186	186	186	232	232	279
H		117	117	117	152	152	195
重量	900LB～1500LB	7.5	7.0	6.8	18.5	18.1	20.3
重量	2500LB	9.0	7.6	8.4	19.5	20.1	21.8
