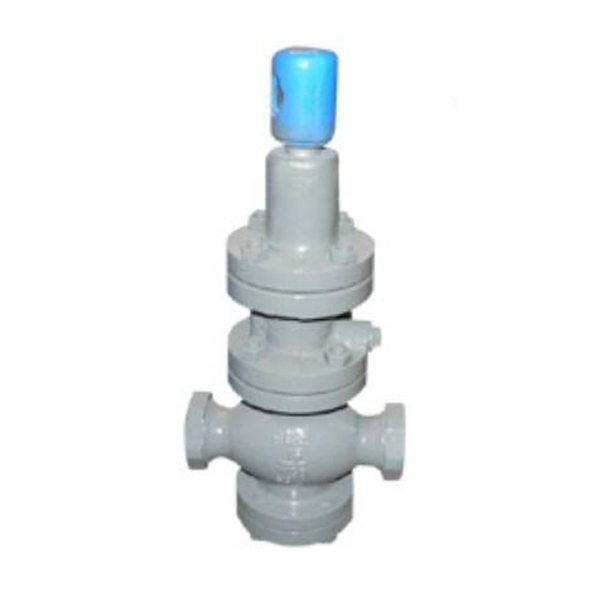

Y13H內螺紋蒸汽減壓閥

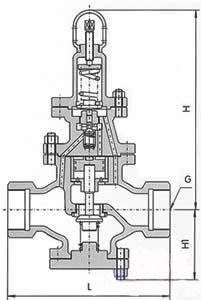

內螺紋蒸汽減壓閥結構特點和用處：
　　本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
　　本產品主要用于蒸汽管路，起減壓穩壓作用。

內螺紋蒸汽減壓閥性能指標：

公稱壓力（Mpa）	1.6	2.5
殼體試驗壓力（Mpa）*	2.4	3.75
密封試驗壓力（Mpa）	1.6	2.5
高進口壓力（Mpa）	1.6	2.5
出口壓力范圍（Mpa）	0.1-1.0	0.1-1.6
壓力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）△P2G	GB12246-1989
小壓差	0.15	0.15
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋。

內螺紋蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥盤	2Cr13
缸套	2Cr13/25（鍍硬鉻）
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn
